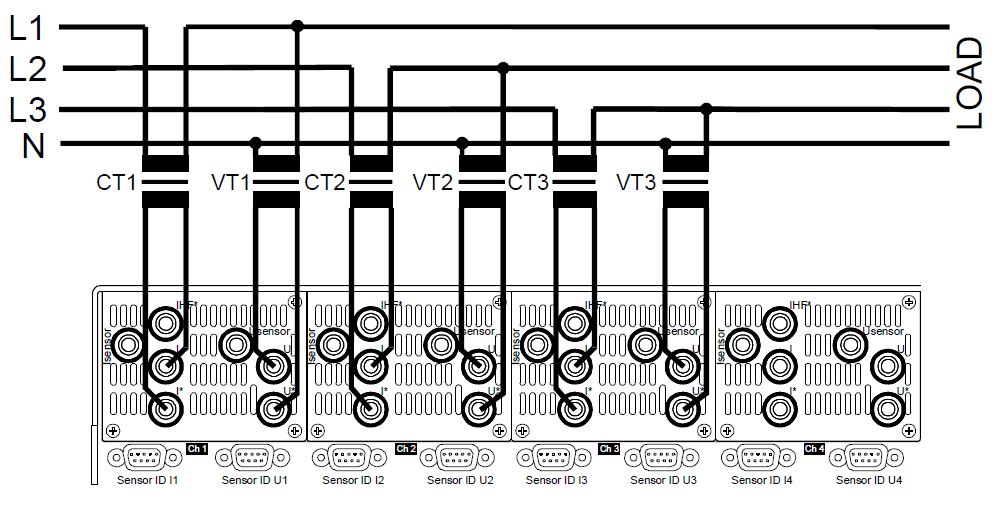

圖1測量中高壓系統的測量線路圖

    這是用于測量中高壓系統的接線方式。可以看到?jīng)]有接地線。因?yàn)榉浅８叩碾妷汉?a data-mid="1028" href="http://www.tt66.com.cn/a/2104.html">電流，每個通道都采用了互感器。選擇的設置為“3+0通道”或者“3+1通道”。

    當使用電壓或者電流互感器的時候，請查看相應的安全標準（例如接地、絕緣等）！

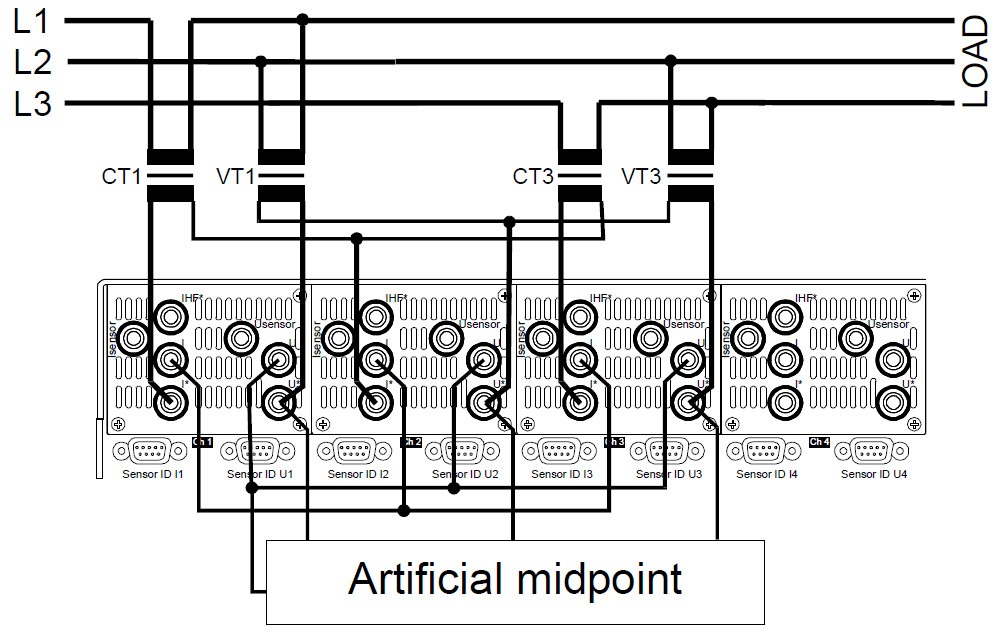

                                                                                         圖2使用人造中性點測量沒有中線的中高壓系統的測量線路圖

    這是用于測量沒有中性線的中高壓系統的接線方式。可以看到?jīng)]有接地線。電壓和電流各用兩個互感器進行測量。選擇的設置為“3+0通道”或者“3+1通道”。

    當使用電壓或者電流互感器的時候，請查看相應的安全標準（例如接地、絕緣等）！

    請注意！

    兩個電壓互感器使用一個公共線連接，電流傳感器同樣如此。請確認，只有這根連接線接地來保護短路時電流流向大地。

    圖3使用星-三角轉換測量沒有中線的中高壓系統的測量線路圖

    這是用于測量沒有中性線的中高壓系統的接線方式?？梢钥吹?jīng)]有接地線。電壓和電流各用兩個互感器進行測量。選擇的設置為“3+x，U△I*→U*I*”或者“3+x，U△I*→U△I△”

    當使用電壓或者電流互感器的時候，請查看相應的安全標準（例如接地、絕緣等）！

    請注意！

    兩個電壓互感器使用一個公共線連接，電流傳感器同樣如此。請確認，只有這根連接線接地來保護短路時電流流向大地。
