| 功率分析儀測量方法

| 直接儀表讀數法

只有在模式不變且儀器上顯示的功率讀書穩定的情況下，才使用直接儀表讀書法。此方法不用于認證目的。在爭議的情況下，使用上兩種規定方法的任何結果優先于使用此方法的結果。

使用直接儀表讀數法的功率損耗確定如下：

--  將待測產品連接到電源和測量?jī)x器，然后選擇待測模式

--  允許產品運行至少30分鐘。如果功率顯示穩定，則從儀器讀取一個功率測量數值。如果讀數仍然顯示變化，則延長時間直到出現穩定性。

--  在不少于10分鐘的時間后，再進行一次功率測量讀數并以小時為單位記下兩次讀數間的時間。

--  結果是兩個讀數的平均值，兩個功率讀數間的功率差除以讀數間的時間間隔小于10mW/h，對于輸入功率≤1W的產品

對于輸入功率大于1W的產品，則為每小時實測輸入功率的1%。

--  如不符合上述有關標準，直接儀表讀數法不應使用。

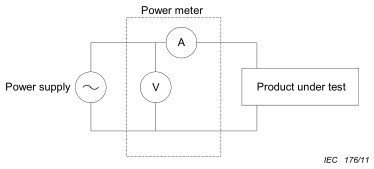

| 接線方式1

Im為負載的額定電流 A

Vs為電源額定電壓 V

Ra選定電流量程的測量?jī)?nèi)阻 Ω

Rv電壓測量內阻 Ω

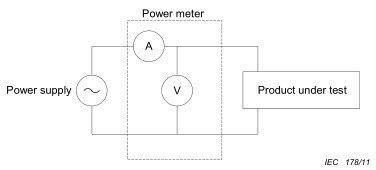

| 接線方式2

Im為負載的額定電流 A

Vs為電源額定電壓 V

Ra選定電流量程的測量?jī)?nèi)阻 Ω

Rv電壓測量?jī)?nèi)阻 Ω
