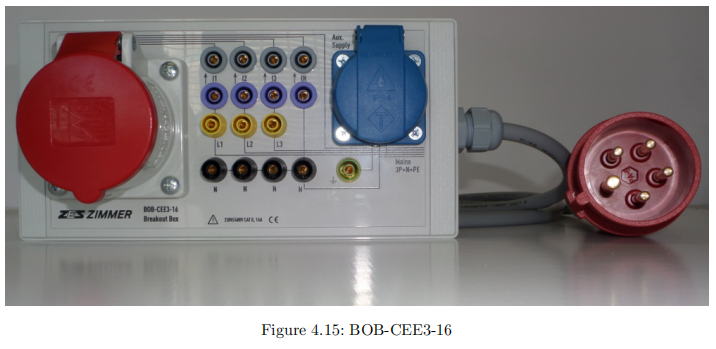

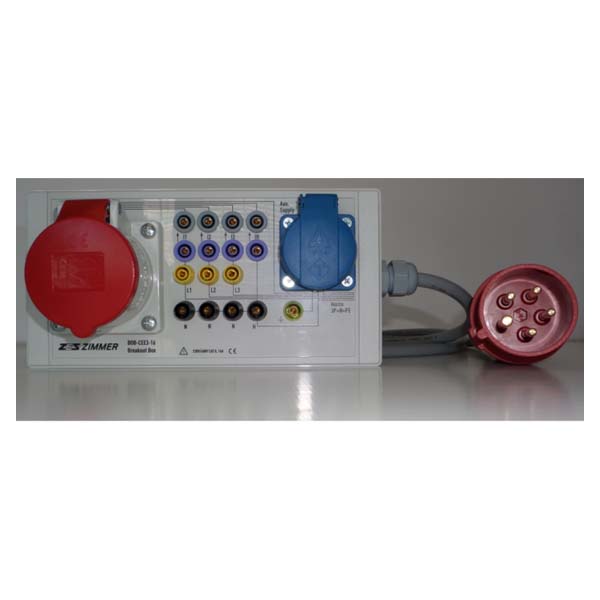

用于16 A / 三相設備測量的適配器（BOB-CEE3-16）

BOB-CEE3-16 是一種適配器，設計用于在三相系統中每相測量高達 16 A。它是為 LMG 儀器系列開發的，但也可以將第三方儀器連接。

BOB-CEE3-16 允許測量三相（插孔 L1、L2 和 L3）對中性插孔以及三相電流（I1、I2 和 I3）的電壓。通過使用四通道儀器，可以測量中性線與地（N 對 ?）之間的電壓，以及中性線（IN）中的電流。它還允許測量連接電壓。適配器標準配備中性路徑中的跳線，使電流能夠流動。供電電纜的長度約為 2 米。

Schuko 插孔（輔助供電）可用于為儀器和其他設備（例如筆記本電腦計算機）供電。如果測量負載，則不考慮儀器的功耗，因為它在測量連接器之前供電。如果測量發電機，則應從單獨的插孔為儀器供電，以避免測量錯誤。

1 安全警告

• 始終先將適配器連接到儀表，然后再連接到被測設備。

• 注意：確保在任何情況下，補丁板上的N（中性線）從輸入端連接到輸出端！可以通過電流測量路徑或補丁板上的短路來實現。打開的N（中性線）可能導致輸出端出現危險電壓，并可能損壞連接的負載！如果您不想測量L1、L2或L3中的電流，則必須將插孔Ix*和Ix短路以使電流流動！

• 請參閱[1.2→5]章節的安全建議！

2 規格

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
