| 絕緣 | 無安全絕緣，工作電壓最大50V |
| 連接器 | DSUB9 公頭 / DSUB9 母頭 |
| 工作溫度 | -5℃... +70℃ |
| 電纜長度 | LMG-Z-DV3: 3m LMG-Z-DV5: 5m LMG-Z-DV10: 10m LMG-Z-DV15: 15m |
13817443004

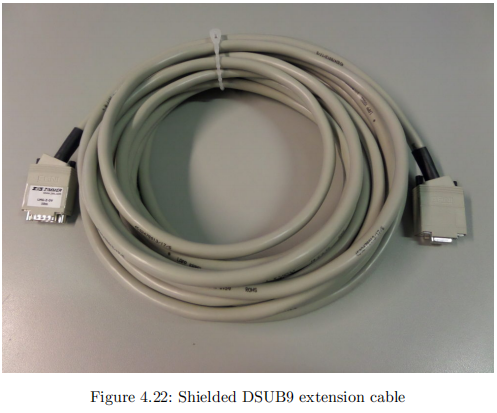

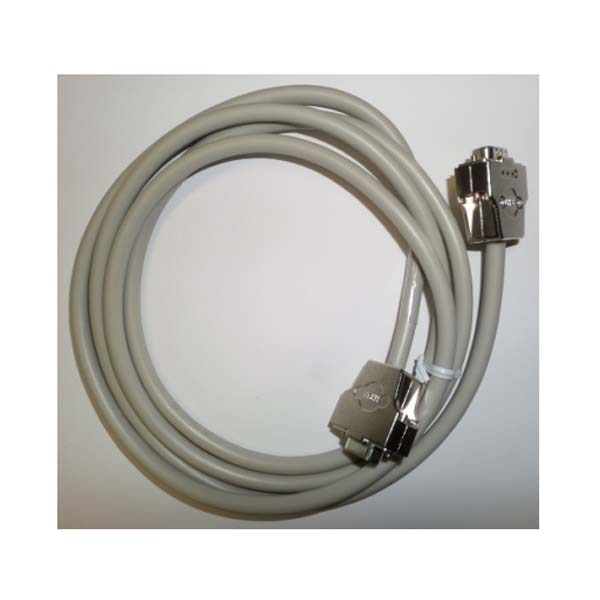

這是一種高質量的屏蔽良好的DSUB9延長電纜，適用于高EMC環境。兩端連接器均配有UNC4-40螺紋。
它可用于延長PSU和PCT連接電纜的電纜長度。在這種情況下，它用于精密電流傳感器PSU60/200/400/600/700/1000或PCT200/600和LMG特定連接電纜與LMG之間。
由于所有9個引腳都是互連的，因此也可以用于一般延長應用。
1 安全警告
注意：沒有安全絕緣，工作電壓最大為50V，當使用不帶絕緣的Busbar或其他不絕緣的物品時，請確保延長電纜與危險電壓之間保持安全距離！
請參閱安全建議章節 [1.2→5]！
2 規格
絕緣 | 無安全絕緣，工作電壓最大50V |
連接器 | DSUB9 公頭 / DSUB9 母頭 |
工作溫度 | -5℃... +70℃ |
電纜長度 | LMG-Z-DV3: 3m LMG-Z-DV5: 5m LMG-Z-DV10: 10m LMG-Z-DV15: 15m |
