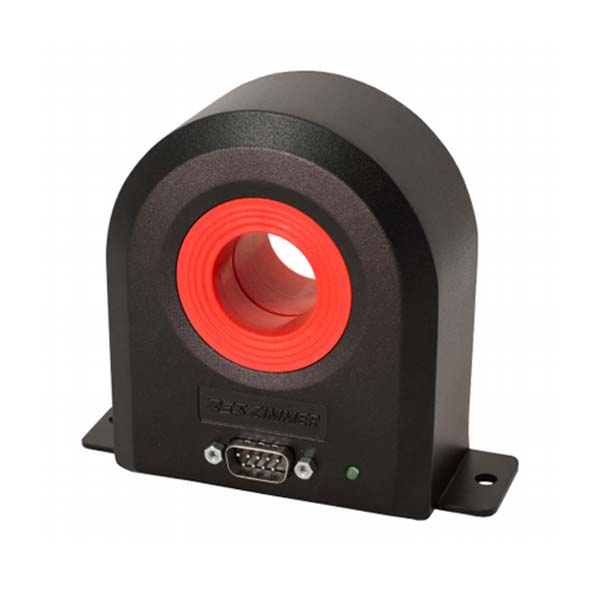

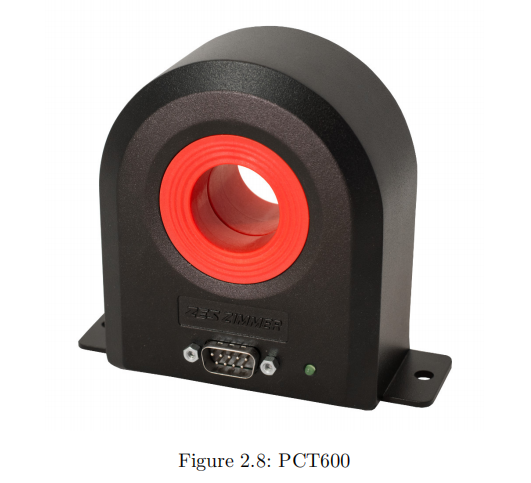

精密電流變送器 PCT600：

一種非接觸式、閉環、基于磁通門的電流測量傳感器，開發用于提供極高的線性度和完整的工業溫度范圍。該傳感器具有鋁制外殼，用于屏蔽電磁干擾（EMI）。

1 安全警告

2 規格

3 精度規格

精度規格基于：正弦電流，環境溫度為+23±3°C，校準間隔為1年，初級導體位于傳感器的中間。

請參閱LMG連接電纜的規格以獲取LMG測量范圍，并計算整個系統的精度。

4 PCT200的DSU9連接器引腳分配

狀態引腳屬性：開路集電極輸出，正向方向從引腳8到引腳3。最大正向電流：10mA。最大正向電壓：60V。最大反向電壓：5V。

5 安裝

6 系統上電順序

不要在沒有傳感器供電的情況下允許初級電流！即使傳感器受到內部傳感器保護電路的保護，傳感器也不會在初級電流正確供電之前開始正常運行。

1. 確保傳感器與電能表LMG正確連接

2. 打開電能表LMG以確保傳感器的供電

3. 等待綠色LED指示正常運行狀態

4. 現在開始測量

7 內部傳感器保護電路

在以下條件下，交流和直流初級電流都可以施加到額定電流的100%:

• 傳感器未供電且次級電路斷開

• 傳感器未供電且次級電路閉合

• 傳感器已供電且次級電路斷開

• 傳感器已供電且次級電路在測量過程中中斷

請注意，在所有四種情況下，傳感器核心都會被磁化，導致輸出偏移電流發生微小變化（小于10ppm）。

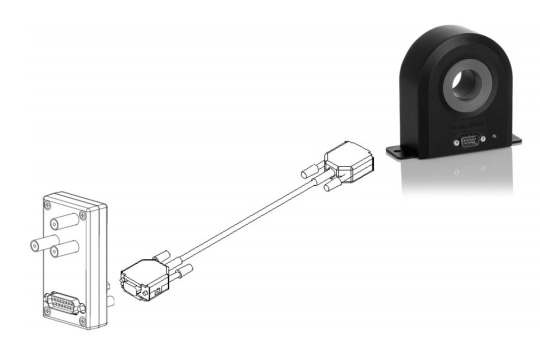

8 傳感器PCT600與LMG600的連接

使用連接電纜“PCT600-K-L6”或“PCT600-K02-L6”以及L60-X-ADSE，通過LMG600供電。

電纜“PCT600-K-L6”或“PCT600-K02-L6”用于將精密電流傳感器PCT600連接到電表LMG600。連接到LMG600的連接器的內部電子設備包含了PCT600頭部的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀出。

PCT600-K-L6 和 PCT600-K2-L6

連接

現在打開電源并開始測量——被測設備至少應該開啟電源！

LMG600與PCT600和PCT600-K-L6的測量范圍

LMG600與PCT600和PCT600-K02-L6的測量范圍

精度

9 傳感器PCT600與PCTSIU4的連接

為了將PCT600與其他具有電流輸入和通過PCTSIU4供電的儀器一起使用，將PCT600通過PCT-DSUB連接到PCTSIU4。通過兩個4mm連接器在PCTSIU4上輸出次級電流。

10 傳感器PCT600與SSU4的連接

不推薦用于新項目，但經過修改后，傳感器供電單元SSU4可以用于PSU60/200/400/700和PSU-K3/K5/K10以及SSU4-K-L31和直流輸入I*和I。

11 傳感器PCT600與LMG95的連接

使用PSU/PCT-K-L95，通過LMG95供電，沒有額外的誤差項。

12 傳感器PCT600與LMG450的連接

使用PCT600-K-L45和SSU4（標準版本）。

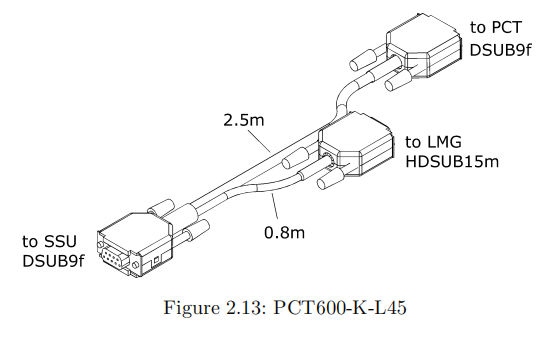

該電纜“PCT600-K-L45”用于將精密電流傳感器PCT600連接到電表LMG450，并通過傳感器供電單元SSU4為其供電。連接到LMG450的連接器的內部電子設備包含PCT600頭部的調整數據以及序列號。LMG450的測量范圍名稱、傳感器名稱和校準數據會自動從傳感器EEPROM中讀取。

LMG450與PCT600的測量范圍

精度

使用PCT600和LMG450規格來計算整個系統的精度。增加測量值的±0.01%。增加±100mA直流偏移容差。

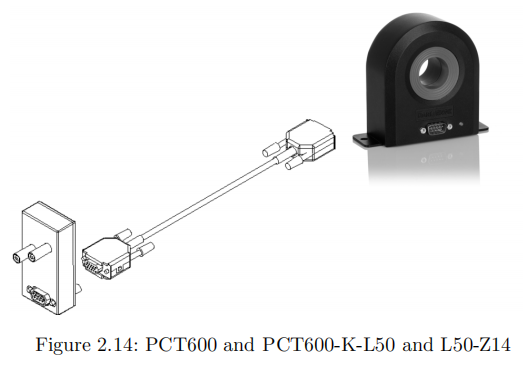

13 傳感器PCT600與LMG500的連接

使用PCT600-K-L50和L50-Z14，通過LMG500供電。

該電纜“PCT600-K-L50”用于將精密電流傳感器PCT600連接到電表LMG500，并通過傳感器供電單元SSU4為其供電。連接到LMG500的連接器的內部電子設備包含傳感器PCT600頭部的調整數據。

LMG500包含PCT600頭部的調整數據以及序列號。LMG500的測量范圍名稱、傳感器名稱和校準數據會自動從傳感器EEPROM中讀取。

LMG500與PCT600的測量范圍

精度

使用PCT600和LMG500規格來計算整個系統的精度。增加測量值的±0.01%。增加±100mA直流偏移容差。

14 連接延長

為了在電表和PCT之間使用更大的連接長度，可以在PCT（DSUB9插頭）和PCT連接電纜（DSUB9m插頭）之間連接一根屏蔽良好的延長電纜，并將兩個插頭擰在一起。這種延長電纜可以在ZES ZIMMER購買，型號為“LMG-Z-SVTxx”或“LMG-Z-DV”，長度從5米到50米不等。強電磁干擾環境的干擾可能會影響測量精度。這取決于整個系統中各自的安裝情況，ZES ZIMMER不承擔責任。
