功率分析儀精度計算詳解之共模抑制比：

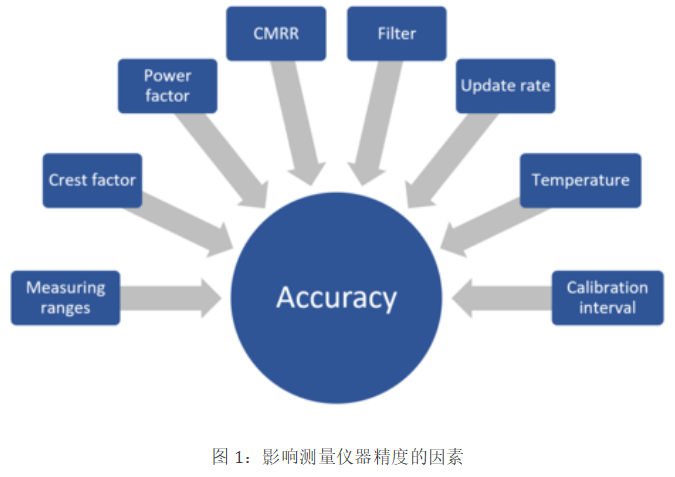

來自不同制造商的數字功率分析儀大多基于相同的基本原理。然而，對比精度時，有時很難識別它們之間的重要差異。圖1顯示了影響設備測量精度的重要因素。本文將帶您深入了解這些因素，并將重點放在那些容易被大家忽略的使用縮小字體陳述的細則上。

共模抑制比（CMRR）

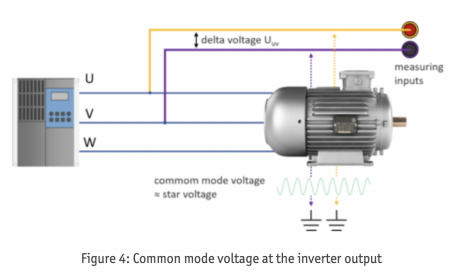

CMRR 是用于量化設備抑制正負輸入端共有（共模）信號的能力的指標，這種信號會對測量的精度產生影響。理論上，理想的功率分析儀應具有無限大的 CMRR，但由于材料和設計的限制，實際上無法實現。因此，未被抑制的共模部分會疊加到被測負載中，并影響總體精度。CMRR越高，對精度的影響就越小。讓我們參考一個如圖 4 所示的逆變器為三相電機供電的應用。在這種類型的配置中，由于逆變器的脈沖作用，會產生不希望的漏電流。這些電流主要是在逆變器輸出端的電容因脈沖作用而反復充電時產生的。這些電流在電機電纜和電機絕緣曾中流動，并進而產生噪聲，這種噪聲隨后疊加在功率分析儀的測量輸入端，從而影響精度。

假設我們有一個應用，輸入信號為對地100 V、50 Hz 的正弦波。參考輸入端的共模抑制比（CMRR）指標，我們想要計算不同制造商（X 和 Y）的功率分析儀的共模電壓對測量的影響。兩者在方法和規格上有所不同。

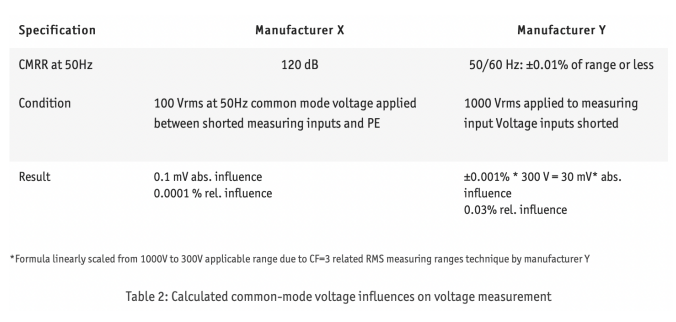

表 2：不同制造商的功率分析儀的共模電壓對電壓測量的影響

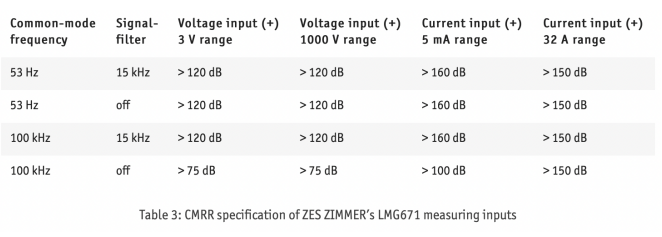

當比較制造商 X 的 0.1 mV 絕對值共模電壓影響與制造商 Y 的 30 mV 時，可以得出結論：制造商 X 的精度是制造商 Y 的 300 倍。表 3 顯示了 ZES ZIMMER 的功率分析儀 LMG671 測量輸入端的 CMRR。詳細信息可參考手冊。
