功率計測諧波及其對電力系統的影響：

一、什么是諧波？

在電力系統中，交流電壓和電流的波形通常是正弦波形，即頻率為50Hz或60Hz的基波。然而，在實際運行中，電力負荷的非線性特性會導致在電力系統中出現頻率高于基波的諧波電壓和電流，這就是諧波。

當負荷的電流是非線性負載時，其電壓波形會失去正弦特征，從而形成具有多個頻率的諧波電壓波形。通常，諧波的頻率是基波頻率的倍數，例如，對于50Hz系統，第二諧波頻率為100Hz，第三諧波頻率為150Hz，依此類推。

諧波不僅會造成功率和能量的浪費，還會對電力系統的穩定性、可靠性和安全性造成影響。因此，在電力系統中，諧波的檢測和控制是非常重要的。

二、諧波的影響

1. 對電力設備的影響

諧波會對電力設備產生以下影響：

（1）降低設備的運行效率和壽命，使設備過早損壞。

（2）擾動測量與保護設備的正常運行，影響電力系統的穩定性和可靠性。

（3）加劇電力系統的損耗，強化輸電與分配系統的電壓降。

2. 對電力質量的影響

諧波會導致電網中出現以下電力質量問題：

（1）電壓失真： 諧波電流和諧波電壓混合在一起，會使瞬時電壓發生變化，導致電源電壓的失真，超標的失真電壓會對電子設備造成直接的影響。

（2）功率因數下降： 諧波電流會造成功率因數下降，從而導致對在線性負荷電力系統產生更高的無效電功率需求。

（3）EMI（電磁干擾）影響： 諧波電流與電磁兼容性非常關鍵，會產生電磁場干擾，使通信和控制電路產生干擾，從而造成誤差或失敗。

三、如何測量諧波？

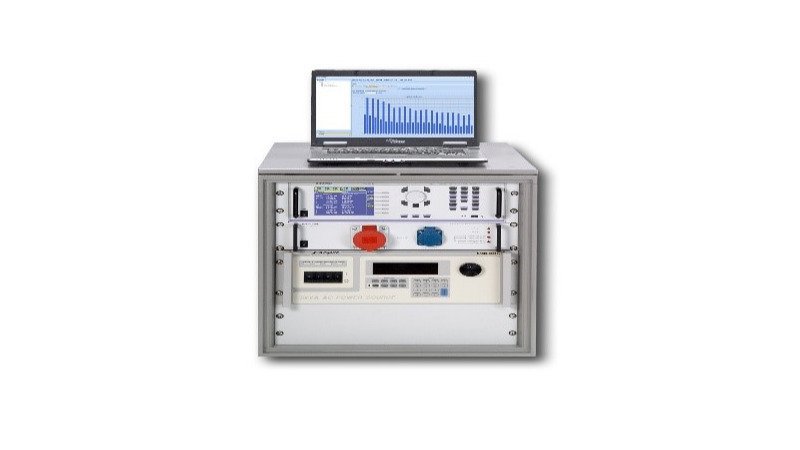

測量電力系統中的諧波，需要使用特定的諧波檢測設備——功率計。功率計可以使用許多不同的方法來測量諧波電流和電壓：

? 巨磁環：巨磁環測量的是電流，通過與通護線纏繞的巨磁環可以將電流轉換成電壓。然后，這些電壓輸入到功率計中進行測量。

? 閉環霍爾傳感器：閉環霍爾傳感器可以快速測量電流和電壓，檢測頻率范圍廣，足夠用來測量諧波。

? 數字振蕩器：數字振蕩器可以提供高頻率的參考信號，在功率計中產生高精度的數字數據，便于檢測高頻諧波信號。

? 數字濾波器：數字濾波器是通過濾波去除諧波信號的干擾。濾波之后，功率計能夠準確地測量基波。

四、測量諧波時應注意的事項

在進行諧波測量之前，需要注意以下事項：

1. 選擇合適的功率計

不同的功率計具有不同的測量能力和精度，因此在測量諧波時應選擇適合你的應用的功率計。

2. 了解系統并預測諧波情況

在測量諧波之前，需要了解系統中存在的諧波，并預測諧波的可能出現的情況。

3. 確定測量點

需要確定測量點以及測量點的參數，在測量諧波時需保證測量點是合適的。

4. 確定測量參數

在測量諧波之前，需要確定測量參數。這包括：所需的精度、時間范圍、頻率響應等參數。

5. 確定測量方法

在測量諧波時，需要確定測量方法。根據實際情況選擇巨磁環、閉環霍爾傳感器、數字振蕩器或數字濾波器等方法。

五、總結

在電力系統中，諧波會對設備的效率、穩定性、可靠性和安全性產生影響。為了實現電力系統的正常運行，需要對諧波進行測量和控制。進行諧波測量時，需要選擇合適的功率計，確定測量點和測量參數，并根據不同情況選擇測量方法。諧波測量可以幫助維護系統的穩定性和安全性，優化能耗，減少損失。
